❄️ 주택의 ‘열교 현상’과 패시브 하우스

---

열교 현상

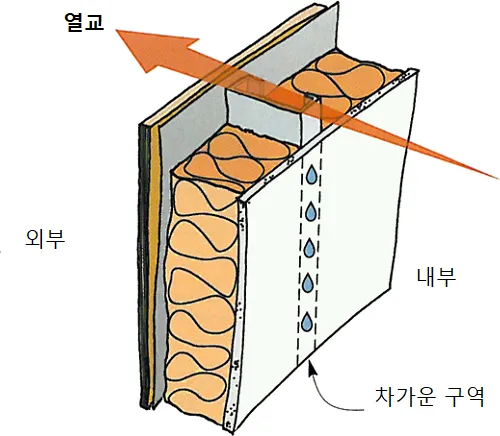

겨울이 다가왔는데요. 단열이 잘된 집이라도, 특정 부분을 통해 열이 빠르게 새어나가는 지점이 존재할 수 있습니다. 열이 다리를 타고 지나간다는 의미의 단어, 바로 열교(thermal bridge)입니다.

쉽게 말해, 단열재가 끊기거나, 구조체가 열을 잘 전달하는 소재로 되어 있을 때 발생하는 집의 ‘약한 고리’라고 생각하시면 됩니다. 이 열교 현상을 잡는 것이 겨울철 단열에 매우 중요한 역할을 하는데요. 열교 현상에 대해 알아보고, 요새 유행하는 열교를 최소화한, 패시브 하우스에 대해서도 살펴볼게요.

---

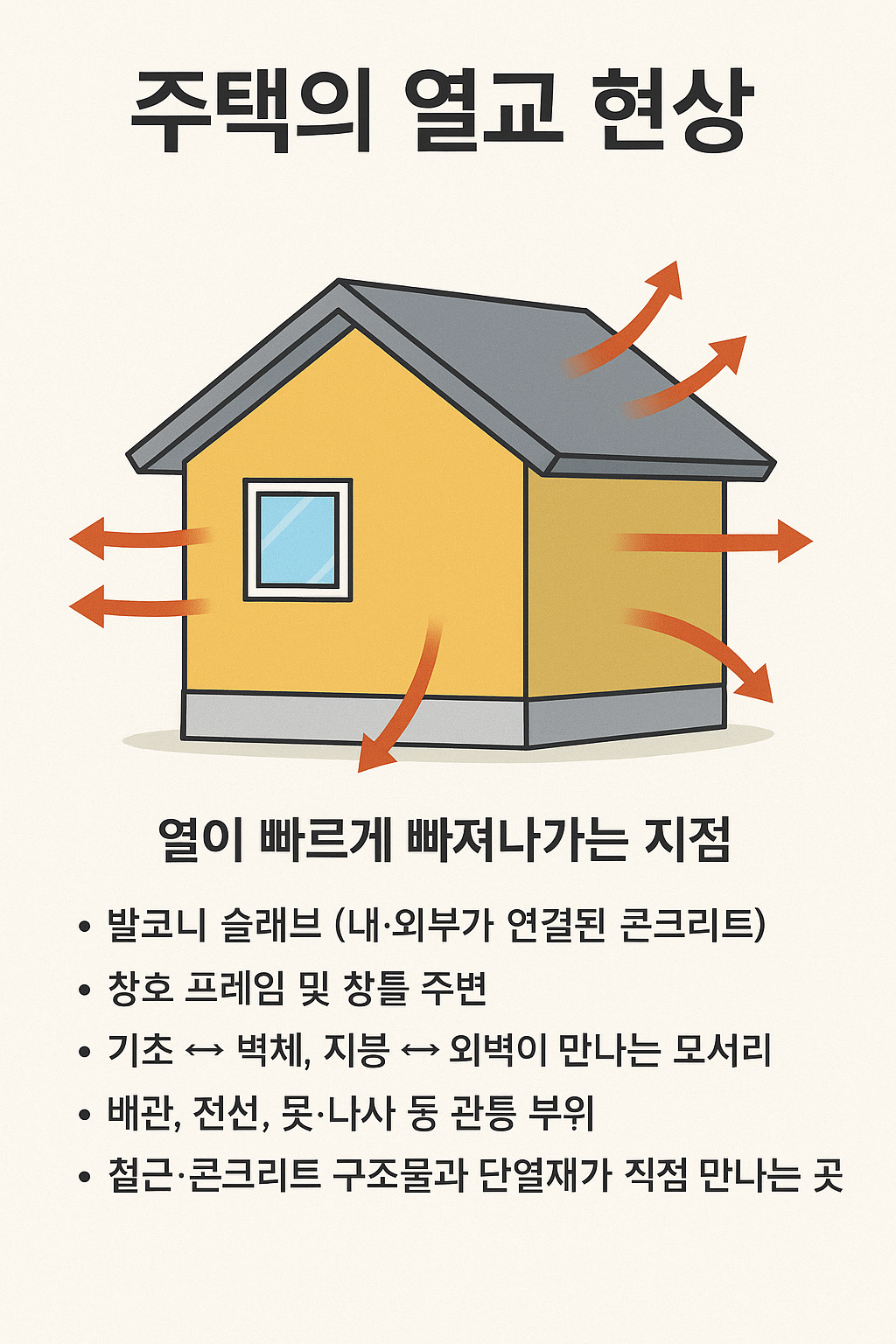

🔍 열교가 흔히 발생하는 위치

• 발코니 슬래브(내·외부가 연결된 콘크리트)
• 창호 프레임 및 창틀 주변
• 기초 ↔ 벽체, 지붕 ↔ 외벽이 만나는 모서리
• 배관, 전선, 못·나사 등 관통 부위
• 철근·콘크리트 구조물과 단열재가 직접 만나는 곳

💥 열교가 발생하면 생기는 문제

1. 난방비 증가
   열이 빠져나가며 에너지 효율이 급격히 떨어집니다.
2. 결로 및 곰팡이 발생
   열교 부위 표면 온도가 떨어지면서 실내 수증기가 응결하기 쉽습니다.
3. 실내 쾌적도 저하
   집 안에 ‘냉기 spot’이 생겨 체감 온도가 낮아집니다.
4. 건물 내구성 저하
   결로 → 곰팡이 → 자재 손상으로 이어질 수 있습니다.

---

🏡 패시브하우스에서는 열교를 어떻게 최소화할까?

패시브하우스의 핵심 목표는
“열 손실을 극단적으로 줄여 에너지 사용을 최소화하는 것”입니다. 따라서 열교 차단은 필수 요소죠.

아래는 패시브하우스가 열교를 줄이는 대표적인 방법들입니다.

---

1️⃣ 열교 없는 단열 설계(Continuous Insulation)

패시브하우스에서는 벽–바닥–지붕–창호가 끊김 없이 이어지는 ‘단열 라인’을 설계합니다.

• 기초 단열 → 벽체 단열 → 지붕 단열을 하나의 선처럼 연결
• 단열 중단 지점을 없애거나 최소화
• 크리티컬한 접합부는 사전에 3D 열교 해석으로 최적화

즉, 단열재를 ‘뚝 끊기지 않고 매끈하게 감싸는 방식’입니다.

---

2️⃣ 열교 차단재(Thermal Break) 사용

콘크리트나 금속은 열을 매우 잘 전달합니다.
이런 구조체 사이에 단열 성능이 높은 열교 차단재(thermal break materials)를 삽입해 열 전달을 “딱” 끊어줍니다.

예시)

• 발코니 슬래브 → 열교 차단재 설치
• 금속창호 → 프레임 내부에 절연체 삽입
• 철골 구조 → 연결 부위에 열 차단 패드 사용

---

3️⃣ 고성능 창호 적용 (패시브 인증창)

창호 부위는 건물 열 손실의 최대 약점입니다.
패시브하우스에서는 다음 조건을 갖춘 창호를 사용합니다.

• 로이유리(Low-E)
• 삼중유리(Triple Glazing)
• 기밀 등급 최상위
• 프레임 내부에 열 차단 구조 적용
• 창틀 주변 기밀·단열 시공 강화

또한 창호 주변의 단열·기밀 테이프 사용도 필수입니다.

---

4️⃣ 기밀 시공(Airtight Construction)

열교는 단순히 열전도만의 문제가 아닌, 공기 누설과도 직결됩니다.
패시브하우스는 n50(기밀성 테스트) 기준을 엄격하게 적용해 틈새로 차가운 공기가 들어오는 상황을 거의 차단합니다.
그 결과 열손실이 대폭 감소합니다.

---

5️⃣ 설계 단계에서의 ‘열교 해석’

패시브하우스는 시공 후가 아니라 설계 단계에서 이미

• 접합부 열교 해석
• 열 흐름 2D/3D 시뮬레이션으로 문제 지점을 찾아내고 보완합니다.

건물을 짓기 전에 열교가 거의 0에 가깝다는 것이 계산상 검증되어야 패시브하우스 기준을 통과할 수 있습니다.

---

🌱 열교를 잡아야 좋은 집, 따뜻한 안식처가 됩니다!

열교 현상은 일반 주택에서는 자주 간과되는 요소지만, 실제로는 쾌적성·에너지 효율·건물 건강에 매우 큰 영향을 줍니다.

패시브하우스가 전 세계적으로 높은 평가를 받는 이유도 바로 이 열교를 철저하게 차단하는 설계·시공 방식 덕분입니다.

단열은 단순히 ‘두껍게 넣는 것’이 아니라, 끊기지 않게 연결하고, 약한 지점을 보완하는 것이 핵심입니다.
